套筒式补偿器技术参数技术条件说明和结构特点

2017-4-28 10:15:55      点击:
润达专业技术人员套筒式补偿器技术参数技术条件说明
一结构特点

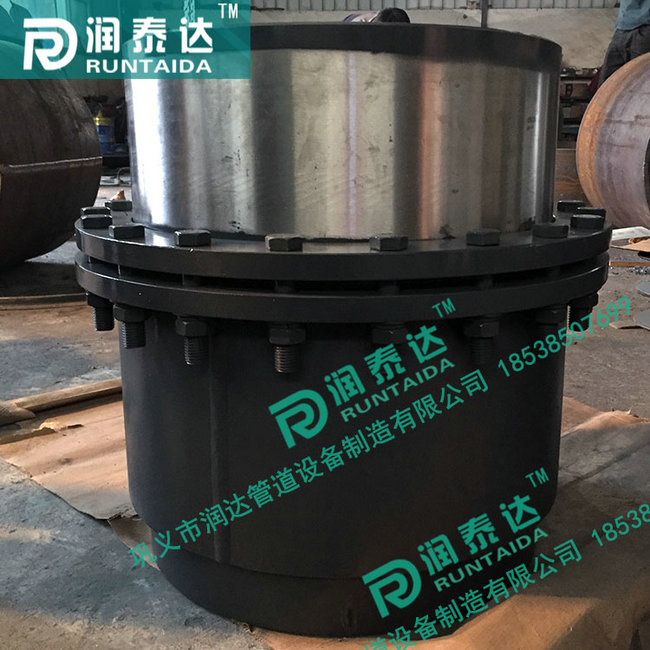

套筒式补偿器亦称管式伸缩节,是热流体管首家的补偿装置,主要用于直线管道的铺设。适用于热水,蒸气,油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
套筒式补偿器适用于介质工程压力小于2.5Mpa,介质温度-40-600度。
套筒式补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小,不老化,效果好,维修方便等特点。
套筒式补偿的使用寿命长,疲劳寿命与管道相当,滑动表面经特殊处理,在盐水,盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢的波纹管补偿器高50倍以上。同时,多年 后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压坚压圈,继续使用。
套筒式补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。
套筒式补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端注入,其补偿器两端的滑动套筒总是自由的滑动,达到双向补偿作用,增大补偿量。
直埋式套筒补偿器能直埋于地下,安装时可不设置维修井,工程造价低。
套筒补偿器,波纹管补偿器的安装要求
1 补偿器安装时,首先检查其规格是否与定货一致。
2单向补偿器的滑动套筒应安装在介质的流入端。
3与补偿器两端相焊接的管段必须进行坡口处理,焊接后要按验收规范进行水压实验,压力为工作压力的1.5倍。试压时如密封装置发生泄露,应均匀旋紧螺栓,紧固至无泄露为止。
4补偿器沿管道中心线安装,不同由度不大于1%,以防运行时摩擦力过大及影响密封性。
5在靠近补偿器的管道处应设置导向滑动支座,防止侧向位移。
6注意保护滑动表面,严禁碰伤或腐蚀,
7双向补偿器外套筒应用固定支座托起,凌晨保持与管路同心,两边的补偿距离要近似相同。
8补偿器在各种气温下,均可按量大长度安装,不需预拉伸或预压,出厂时为产品的最大长度。
使用与维修
1管道运行中,补偿器滑动套筒严禁外界侧向推力,应始终保证与管路轴向同心,并避免出现阻碍滑动套筒正常滑动的情况。
2维修时应检查密封装置情况,及进旋紧螺栓,保证密封无泄露,

3补偿器滑动套筒表面腐蚀严重,旋紧螺栓后防泄露作用不明显时,应考虑更换补偿器。
