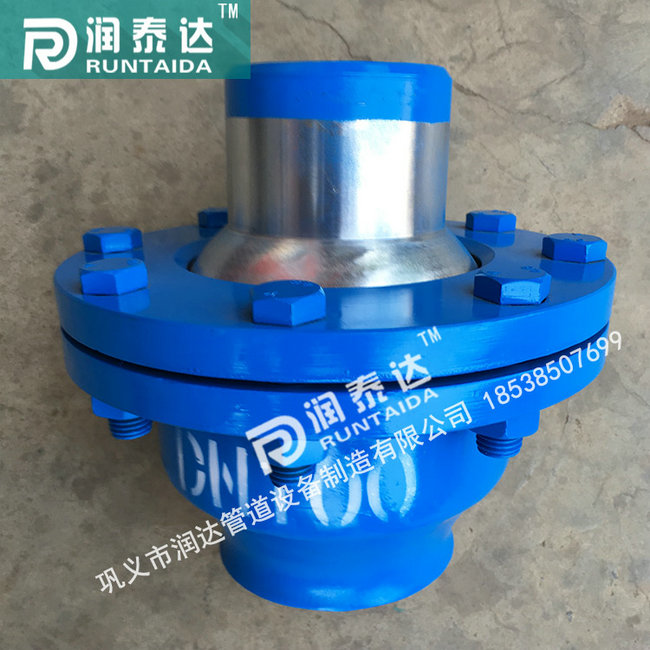

高耐磨合金钢内衬煤粉球形补偿器

高耐磨合金钢内衬煤粉球形补偿器由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移，套筒结构元件作轴向的线位移。高耐磨合金钢内衬煤粉球形补偿器结构元件和套筒结构元件均可以独立安装。独立安装时，球形结构元件能解决管道弯曲补偿，套筒结构元件能解决管道轴向伸缩补偿。

高耐磨合金钢内衬煤粉球形补偿器类型：三维球形    产地：泰州  材质：不锈钢

高耐磨合金钢内衬煤粉球形补偿器品牌：润泰达      连接方式：卡箍  壁厚：6mm

等级：特级  管厚：10mm  特殊功能：耐高压

外形分类：球形  直径：DN50-DN1200   执行标准：国标

万向球形补偿器由两个球形结构元件和一个套筒结构元件所组成。高耐磨合金钢内衬煤粉球形补偿器结构元件作径向挠曲的角向位移，套筒结构元件作轴向的线位移。

当两个球形结构元件和一个套筒结构元件组合时，形成能同时吸收三维膨胀量的肘节结构。

高耐磨合金钢内衬煤粉球形补偿器偏转角度大、轴向位移大、能有效的吸收锅炉较大的向下位移量。

高耐磨合金钢内衬煤粉球形补偿器选择时，如水平安装，主要吸收锅炉向下位移量，即万向球形补偿器角向位移量，此时应该选用角向补偿量大、轴向的位移量小的万向球形补偿器。反之，垂直安装，主要吸收的也是锅炉向下位移；即三维球形补偿轴向位移量，此时应选用角向补偿量小，轴向的位移大的万向球形补偿器。泰州华业管道设备制造有限公司专业生产高耐磨合金钢内衬煤粉球形补偿器、万向旋转补偿器、万向球形补偿器、汽水万向型球式补偿器。

位移值：角向位移≤4~±12°，轴向位移50mm~300mm

高耐磨合金钢内衬煤粉球形补偿器工作温度：≤220℃和220℃~450℃两种。

设计选型时请尽可能增加补偿器的长度，减少角度补偿。设计冷拉值一般选择径向补偿量的2/3；补偿角度的选择可查选型参数表。
