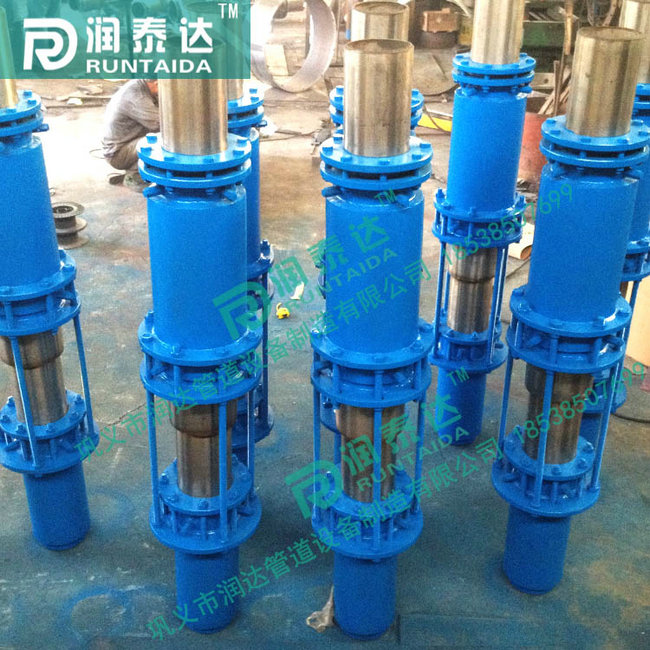

弹性套筒补偿器在水利压力管道中使用安全可靠

2017-3-27 10:30:00 点击：

制造、安装资料介绍，弹性套筒补偿器的弹性套管应使得密封填料始终处在被压紧状态，从而使管中的介质无隙可钻，同时，由于采用的是不锈钢套管，加之填料经过特殊处理，应使套简光滑经久不变形，但由于制造、安装等环节的质量水平根本保证不了以上两点。

套筒补偿器泄漏原因之二地墓下沉、套管卡涩由热电厂送往氧化铝厂的蒸汽管道沿程地形复杂，特别是山铝赤泥堆场超高，地基已超过承载能力，造成地面下陷，从而引起管道支架基础出现不同程度的下沉。

原设计套筒补偿器受到固定支架的反作用推力尸，即为套简补偿器的摩擦力F，(由于滑动支座为滚动支座，其摩擦力很小，可以忽略不计)方向沿X轴方向，见图1，从而保证了套简补偿器的自由伸缩，保证了填料受力均匀而不泄漏。

在70年代初国内就有压力管道方面的学者提出在压力管道中使用波纹管伸缩节，当时提出的波纹管伸缩节采用的材料是用与主管母材相同的材料，由于所用的材料与主管母材相同，厚度较大，导致加工成波状管体困难，伸缩性能差，虽然有的工程已使用过，但使用范围相当局限，伸缩性能差，虽然有的工程已使用过，但使用范围相当局限，没有广泛使用。目前使用的波纹管伸缩节，是有专业生产厂家生产。缩节将少收入180万元的，如果使用波纹管伸缩节，电站在经济运行期中可多收入180万元。

水利建设多层金属薄壁板压制成波纹管体以满足伸缩和位移的伸缩节，国内进行金属波纹管生产厂家所采用的产品设计主要依据为EJMA《美国膨胀节制造商协会标准》，GB150-1999《钢制压力容器》和GB/T12777-1999,《金属波纹管膨胀节通用技术条件》等技术标准，产品采用国际和国内先进的设计标准，其质量符合国内国际标准，能在水利压力管道中安全可靠的使用，技术上是可行的，已有专业生产厂生产。

公称直径 DN	芯管内径 D₁	芯管外径 D₂	法兰外径 D₃	填料长度 B	补偿量 △L max	安装长度 Lmax	摩擦力 Pc(N) 1.6MPa时	重量（kg）
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
（70）	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	345	70	300	945	14977	102.0
250	253	270	400	70	350	1045	21297	139.2
300	303	322	460	91	350	1065	25399	162.0
350	353	373	510	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.8
500	505	528	670	91	450	1375	36234	370.8
600	603	630	790	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	517.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
注：当工作压力不是1.6MPa时，其摩擦力P₁= Pc／1.6×P_N
