关于套筒补偿器的分类与介绍

2017-4-19 9:30:27 点击：

关于套筒补偿器的分类与介绍？今天，我公司就这个问题给出了答案，下面就是我公司整理的答案：

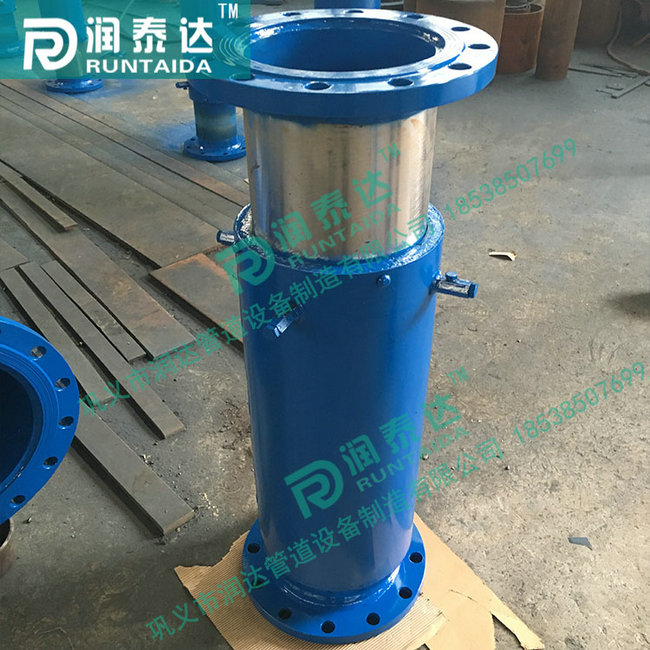

1、套筒补偿器是一种安装在任何输送无腐蚀的单相或多相流体的管道之中的补偿器，主要由套筒(芯管)、外壳、密封材料等组成，由于补偿管道的轴向伸缩及任意角度的轴向旋转。具有体积小，补偿量大的特点。

广泛应用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业的输送管道之中。

2、新式套筒补偿器的内套管与管道连接，采用高性能自压式动密封的原理和结构，它可以随着管道的伸缩在外壳内进行自动滑动，能适应任何管道的密封要求。外壳与内套筒之间采用新型合成材料密封，能耐高温、防腐蚀、抗老化，适用温度-40℃至150℃，特殊情况下可达350℃。既能保证轴向滑动，又能保证管内介质不泄露。

3、新式套筒补偿器设计了防拉断装置，可保证在其伸缩到极限位置时不被拉开，从而使整个管网运行的安全性大大提高。

4、套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超高的系统上。

5、直埋套筒补偿器二十年以上免维护，能直接埋于地下，安装时不需要设置维修井，可降低工程造价。

6、套筒补偿器在安装使用时，可合理消除管道线性补偿和角度补偿过程中产生的应力。

7、套筒补偿器有法兰、焊接连接方式，可分成单向和双向两种类型

以上就是我公司给大家介绍的"关于套筒补偿器的分类与介绍"，希望对大家有所帮助。如果还有更多疑问，请登录我们的网站，给我们留言，我们随时为您解答!

公司主要产品有：直埋套筒补偿器，双向套筒补偿器，套筒式波纹补偿器，直埋式套筒补偿器，弹性套筒补偿器，热力套筒补偿器，套筒伸缩器，波纹补偿器，无推力套筒补偿器，旋转补偿器，防水套管，柔性防水套管，刚性防水套管，防水预埋套管，钢制柔性防水套管，不锈钢刚性防水套管，02S404防水套管，国标柔性防水套管，碳钢刚性防水套管，国标防水套管，伸缩器，伸缩接头，传力接头，单法兰松套限位伸缩接头，双法兰松套限位伸缩接头，单法兰松套传力接头，双法兰松套传力接头，可拆式传力接头，伸缩器等。

　　公司技术力量雄厚、装备齐全精巧、具有化学分析、光谱分析、卤素查看、超声波探伤、涡流探伤、射线探伤、金相分析、拉力试验、应力分析、疲倦试验、并辅以微机分析等抢先的查看办法。

公司在不断发展中，本着“以人为本”的处理理念，重视运用现代化的处理。以“质量优异,信誉第一，尽心竭力”为指导思想，以“开新、立异、务实、高效'为翻开主旨，为用户供应优异的产品和超卓的效能。

套筒补偿器参数表

公称直径 D_N	管外径×壁厚 D_W×s	补偿量 ΔL	安装长度 Lmax	填料室外径 D	重量 Kg
25	32×4	140	530	50	4.81
32	38×4	140	550	57	4.9
40	51×4.5	140	550	68	6.1
50	57×4	140	550	80	7.15
70	76×4.5	180	640	100	12.43
80	89×5	180	660	113	14.5
100	108×5	180	660	130	17
125	133×5.5	180	690	170	22.83
150	159×5.5	180	690	190	29.55
200	217×7	240	810	257	52.43
250	273×7	240	810	310	69.46
300	325×8.5	300	940	366	97.00
350	377×10	300	960	417	128
400	426×12	300	960	466	155
450	482×12	320	970	524	177.7
500	534×13	320	1010	573	213.28
600	636×14	340	1050	676	280.42
700	726×15	340	1080	768	358.23
800	826×16	360	1125	878	467.62
900	926×16	360	1125	980	553.8
1000	1026×16	360	1125	1082	647.44
