旋转补偿器的功能和分类

2023-2-4 15:27:19      点击:
       旋转补偿器安装在热管上需要多个团队,形成相对旋转吸收管道的热位移,以减少管道之间的应力。旋转补偿器的工作原理如图所示,是通过双旋转气缸和力臂形成力偶,产生相等大小和相反方向的一对力,由力臂绕轴旋转,吸收力偶两侧直管段产生的热膨胀。旋转补偿器的优点:补偿量大,可根据自然地形和管道强度安排一组补偿器,可补偿500m管段,固定支架可小,特别适用于大口径管道;密封性能优越,长期运行不维护;节省投资;旋转补偿器可安装在蒸汽直埋管和热水直埋管上,可节省投资,提高运行。

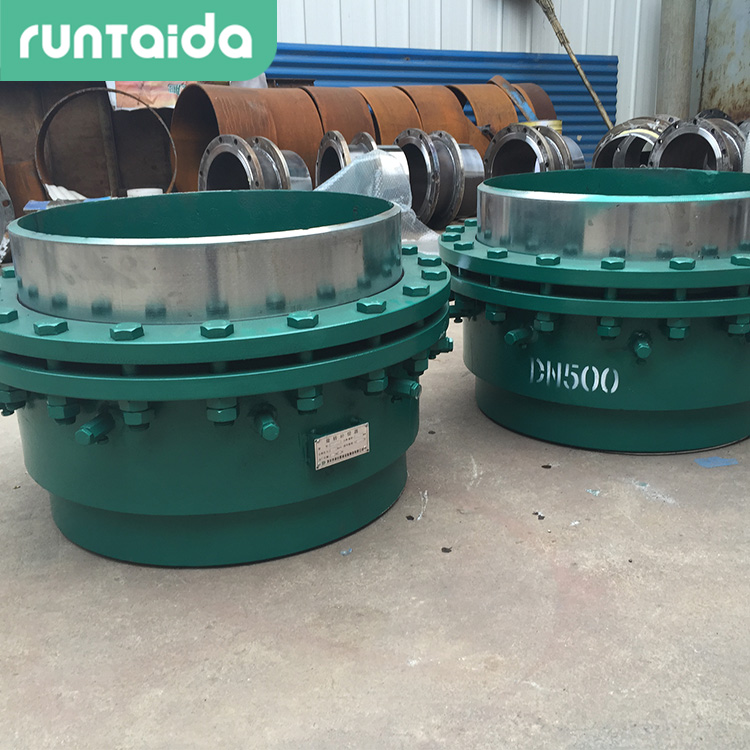

      旋转补偿器的结构主要由整体密封座、密封盖、尺寸头、减摩定心轴承、密封材料、旋转缸等部件组成。安装在热管上时,需要两个以上的组,形成相对旋转吸收管道的热位移,从而降低管道的应力。
      旋转补偿器的补偿原理与铰链波纹膨胀节相似。两个或两个以上的补偿器组合,两个或两个以上的补偿器组合,以及角位移的变化,可以用来补偿位移。两者的区别在于,铰链波形膨胀节通过波纹管的变形产生角位移,而旋转补偿器通过旋转管的旋转产生角位移。它需要一个力(由管道的热膨胀产生)和一个力臂来形成一个扭矩来推动其旋转。

因此,它不应与管道线同心,而应与管道线垂直(Z),以便通过设置一个力臂连接两个旋转补偿器。当一端管道的热膨胀推动力臂沿着一个旋转补偿器产生一个扭矩时,另一个连接力臂的旋转补偿器产生一个相等扭矩,一个扭矩大小相等,并形成一个方向思想,以实现力的平衡偿器管道的位移变化由力臂绕Z轴旋转。
