套筒补偿器的主要性能指标及适用介质

2017-3-17 14:39:32 点击：

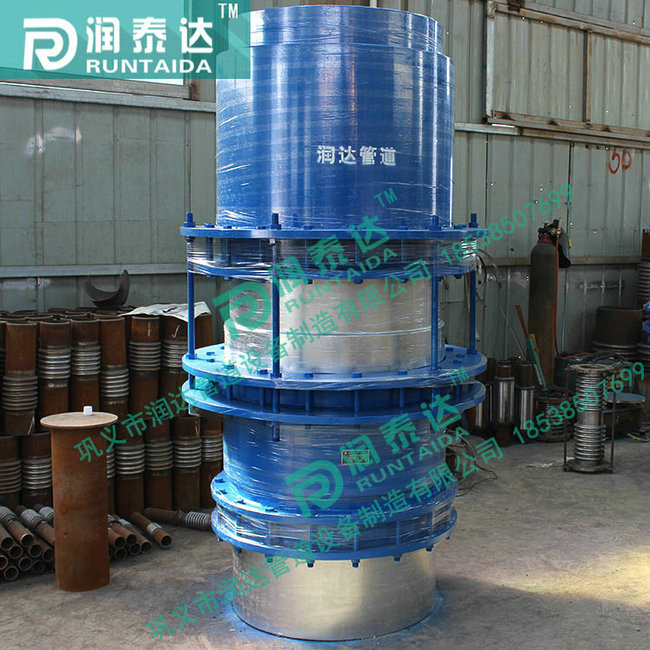

套筒补偿器适用于各种走向的管道（如直线、转角、平行及地理过渡至架空等）辅设，其作用是补偿热力管道因热胀冷缩引起的位移量。

一、产品主要性能指标：

工作压力：0.6-30MPa

工作温度：-50℃-650℃

组合最大补偿量：1800mm

密封材料摩擦系数≤0.15

使用寿命：可达30年以上

适用介质：热水、蒸汽、冷却水、循环水、其它流体。

良好的密封性柔性填料套筒之所以具有良好的密封性，主要取决于柔性填料的特性，它具有如下的特点：（１）耐温性高经热差分析，在４０４℃才出现氧化放热峰，４００℃以上才出现失重台阶，这是早期套筒补偿器使用的密封材料所不及的。众所周知，在早期所用的成型填料有石棉制品、橡胶制品、聚四氟乙烯制品等。石棉材料在１５０℃以上，受热后收缩变硬；橡胶材料易老化，压缩永久变形大；聚四氟乙烯虽然耐热性较好，但在２３０℃或更高温度则变得高度塑性而留下许多空隙，它的塑性造成流动性大。故上述几种材料作为密封填料非常容易泄漏。

公称直径 D_N	管外径×壁厚 D_W×s	补偿量 ΔL	安装长度 Lmax	填料室外径 D	重量 Kg
25	32×4	140	530	50	4.81
32	38×4	140	550	57	4.9
40	51×4.5	140	550	68	6.1
50	57×4	140	550	80	7.15
70	76×4.5	180	640	100	12.43
80	89×5	180	660	113	14.5
100	108×5	180	660	130	17
125	133×5.5	180	690	170	22.83
150	159×5.5	180	690	190	29.55
200	217×7	240	810	257	52.43
250	273×7	240	810	310	69.46
300	325×8.5	300	940	366	97.00
350	377×10	300	960	417	128
400	426×12	300	960	466	155
450	482×12	320	970	524	177.7
500	534×13	320	1010	573	213.28
600	636×14	340	1050	676	280.42
700	726×15	340	1080	768	358.23
800	826×16	360	1125	878	467.62
900	926×16	360	1125	980	553.8
1000	1026×16	360	1125	1082	647.44
