法兰注油式无推力补偿器

更新:2017-3-31 15:41:47 点击:
  • 品牌
  • 型号
产品介绍

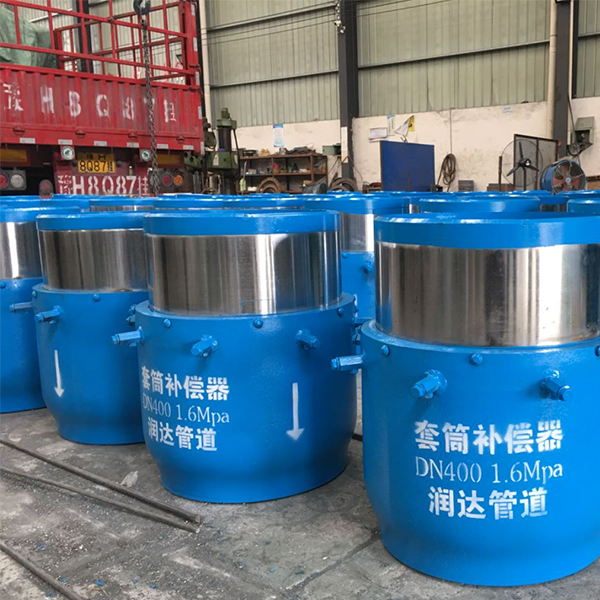

套筒补偿器称管式伸缩节、管道伸缩器,是热流体管道的补偿装置,主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
    优点如下:
     1
套筒补偿器在管线使用中,最典型的安装方法有两种组合(∏型和Ω型),见安装布置图,其中Ω型组合用于直管段时,双向补偿量可达1500mm(其它形式补偿器无可比拟),一组补偿器可代替多个波纹补偿器或套筒补偿器。
    2
套筒补偿器在管道补偿时,不会产生盲板推力或内压推力,不存在失稳、水锤现象,实践表明,在外管设计时它的推力可忽略不计对于管道两头的固定支架作用很小,因此固定支架和混凝土座基可以做得小一些,工程成本大大降低。
    3
套筒补偿器采用独特的密封技术和国内最先进的密封材料,由于运行方式的不同,旋转筒体与密封材料磨损极小,所以不存在泄漏现象,十五年之内不需装密封材料。
    4
、其它型式补偿器由于补偿能力小,布置点多,安全性能差,维修不方便,尤其使用在城市地下管网,危险性大,实践证明,选择恒力套筒补偿器可以长距离铺设管网(1000mm内无需设补偿器),补偿器使用数量及维修很少,管道泄漏点很少,流体阻力降低、压损降低,运行成本降低,工程造价可降低20%~30%
    5
、高温、高压运行安全。
    6
、维修方便:实现在不停气的情况可带温、带压进行检修。
    7
、设计方便:当热力管网中的轴向位移或轴向推力较大,以及管网结构走向需要调整时,应用多只组成立体管道结构,可获得较大的补偿量和平衡能力,也可根据管网的结构改变管道的走向,只要计算其摩力即可。

公称直径
DN

芯管内径
D
1

芯管外径
D
2

法兰外径
D
3

填料长度
B

补偿量
L
max

安装长度
Lmax

摩擦力
Pc(N)
1.6MPa

重量
kg

50

47

55

160

56

200

710

1932

15.6

65

63

71

180

56

200

710

2485

19.4

70

65

74

190

56

200

710

2588

21.6

80

78

87

195

56

200

710

3002

24.0

100

94

106

215

56

250

830

6271

38.2

125

117

131

245

56

250

830

7750

48.0

150

143

157

280

56

250

830

9288

60.0

200

201

217

345

70

300

945

14977

102.0

250

253

270

400

70

350

1045

21297

139.2

300

303

322

460

91

350

1065

25399

162.0

350

353

373

510

91

400

1245

29421

222.0

400

404

426

565

91

400

1245

33286

247.0

450

455

478

615

91

400

1245

33852

271.8

500

505

528

670

91

450

1375

36234

370.8

600

603

630

790

91

450

1375

43205

481.2

700

693

720

880

91

450

1375

61771

517.2

800

792

820

995

112

500

1565

70398

828.0

900

890

920

1095

112

500

1565

79025

951.6

1000

990

1020

1195

112

500

1565

87653

1052.4

注:当工作压力不是1.6MPa时,其摩擦力P1= Pc1.6×PN
